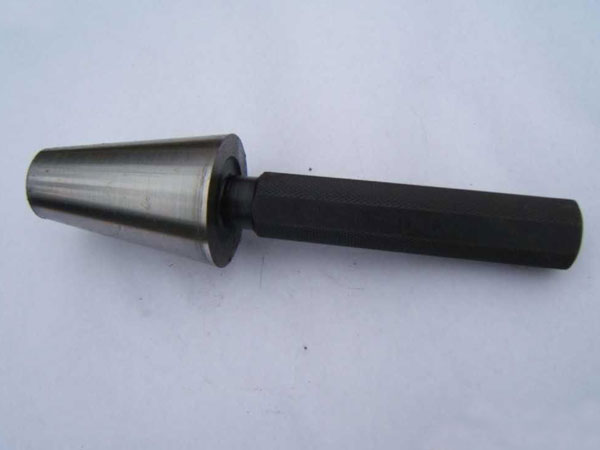

锥度塞规在使用前要做哪些检查:
由于同规格的圆锥套规(环规)与
锥度塞规的锥度和尺寸要相配,因此可用圆锥塞规来检查套规(环规)的锥度和尺寸是否合格,而锥度塞规的锥度和尺寸用仪器测量。
(1)检查锥角用红丹或红印油在塞规上按圆周的三等分,均匀地涂三条线,色层厚度235m,然后将塞规塞人套规孔内,使两者紧密结合,来回转动几次(每次转角不要大于300),抽出塞规观察其接触情况,普通精度的锥度量规,其接触面积不少于转动展开面的80%,高精度的接触面积不少于转动展开面的95%。按此方法错开90°再检查一次。
如果大端接触面积多,而小端接触面积小,说明套规的锥角小;反之若小端接触面积多,而大端接触面积少,则说明套规的锥角大。
(2)检查直径尺寸把塞规塞人套规孔内,使两者紧密结合。如果新制的套规大端面与塞规的第一条环形刻线的左边缘重合,允许偏差不得超过第一条环形刻线0.1mm,那么套规的直径合格。
