装配平台的应用和其质量检测方法:
由于

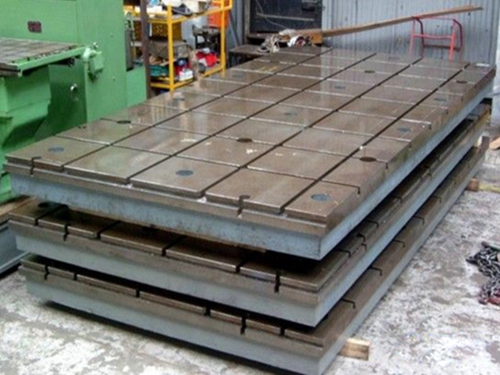

装配平台主要用于动力机械设备、船舶机械等的装配以及调试工作,所以它对精度的要求没有检验平板那么高,一般的装配平板表面会带有T型槽,可以用来固定机械设备、机械部件等,方便装配。因此装配平板磨损速度要比
检验平板快的多,那么装配平板的耐磨性能在 程度上决定着它的使用寿命。装配平板通常采用强度较高的铸铁作为材质,因此装配平板还被叫做铸铁装配平板或者装配铸铁平板。
装配平板还可以拼接使用,对于比较大型的机械设备装配,当一块装配平板不能独立承担装配工作的时候,就可以将对块装配平台拼接起来使用了。为了使装配平板的使用寿命 长久,对装配平板进行时效处理是其生产过程中 的一项。我公司生产
机床工作台
装配平台质量的检测方法:
1、装配平台工作面上不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。
2、装配
铸铁平台工作面上不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各铸造表面应 型砂,且表面平整、涂漆牢固,各税边应修钝。
3、T型槽在平板的相对两侧面上,应有安装手柄或吊装位置的设置、螺纹孔或圆柱孔。设置吊装位置时应考虑尽量减少因吊装而引起的变形。
4、装配平板应经稳定性处理和去磁。
5、装配
铸铁平板工作面与侧面以及相邻两侧面的垂直公差为12级(按GB1184—80《形状位置公差》规定)。
6、装配平台工作面的硬度应为HB170—220或187—255之间。
7、T型槽主要检定项目
A、材质及表面硬度。B、形状位置公差,含名义尺寸,垂直度公差。C、外观。D、平面度。E、接触斑点。F、平面波动量。G、工作面允许挠度值。H、表面粗糙度。
8、精度参数。3级平板未规定接触斑点要求。1级平板要求接触斑点数在任意25×25mm平面内不少于20点。2级平板要求接触斑点数在任意25×25mm平面内不少于12点。
只有都符合以上各项要求,才能保证装配平台产品合格,才可以正常使用。我公司生产
