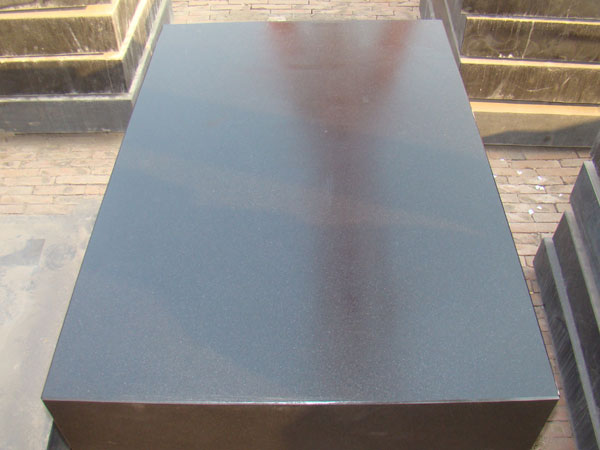

大型精密花岗石平板的技术要求:
大型精密
花岗石平板在生产过程中,会产生一部分理论重量的误差,但应该注意的是花岗石平板的生产误差是不是影响花岗石平板的正常使用。一般花岗石平板的设计应该考虑到机械加工的误差和铸造误差,花岗石平板的重量误差一般不得超过10%,超过10%时,我们要对花岗石平板的质量重新做进一步的鉴定和检验来确定花岗石平板是不是可以正常投入使用。
所以在加工大型精密花岗石平板时要满足以下技术要求:
1.大型精密花岗石平板工作面和别的
铸铁平台一样,不得有严重影响花岗石平板工作面的任何缺点。
2.大型精密花岗石平板非工作面上的凹陷或掉角容许修补。
3.大型精密花岗石平板的材质都是选用高精度的岩石层,(黑云母应小于5%、弹性模量应大于0.6×10—4kg/cm2、吸水率应小于0.25%)等资料制造,其工作面硬度应大于70HS。
4.大型精密花岗石平板工作面的表面粗糙度Ra的 大容许值为0.33~0.73um,周围面为10um。
5.大型精密花岗石平板工作面的平面度公差见表1的规矩。我公司生产
机床工作台
6.大型精密花岗石平板工作面的平面度检验法就是使用专业的对角线或者网格法,应检验气平面波动量,工作面的平面波动量的规矩。
7.大型精密花岗石平板周围面对工作面的垂直度公差和花岗石平板两相邻周围面的垂直度公差均按GB/T1184中规矩的12级。
8.大型精密花岗石平板工作面基地的会合载荷区域、施加的额定载荷和容许挠度值见表3的规矩。
9.000级和00级平板主张不设置搬运手柄。
10.若0级和1级花岗石平板面上设置螺纹孔,但是设置的部位是不可以高于花岗石平板的工作面。
