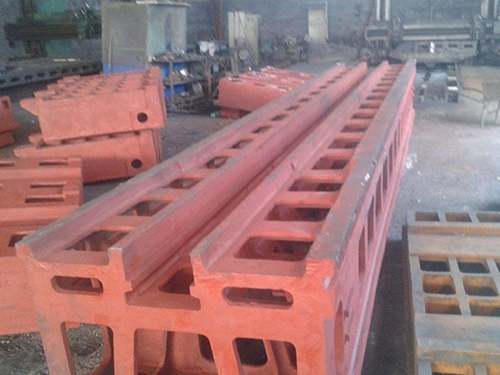

大型机床工作台铸件具体铸造方法:
大型
机床工作台铸件多为床身使用,它的结构简单,工艺性能好,便于导轨面的加工。水平床身配上水平放置的刀架可提高刀架的运动精度,一般可用于大型数控车床或小型精密数控车床的布局。但是水平床身由于下部空间小,故排屑困难。从结构尺寸上看,刀架水平放置使得滑板横向尺寸较长,从而加大了机床宽度方向的结构尺寸。
水平床身配上倾斜放置的滑板,并配置倾斜式导轨防护罩,这种
机床床身铸件布局形式一方面有水平床身工艺性好的特点,另一方面机床宽度方向的尺寸较水平配置滑板的要小,且排屑方便。
大型机床工作台铸件的铸造方法常用的是砂型铸造,其次是特种铸造方法,如:金属型铸造、熔模铸造、石膏型铸造等。而砂型铸造又可以分为粘土砂型、有机粘结剂砂型、树脂自硬砂型、消失模等等。
大型机床工作台铸件优先采用砂型铸造,主要原因是砂型铸造较之其它铸造方法成本低、生产工艺简单、生产周期短。当湿型不能满足要求时再考虑使用粘土砂表干砂型、干砂型或其它砂型。粘土湿型砂铸造的铸件重量可从几公斤直到几十公斤,而粘土干型生产的铸件可重达几十吨。我公司生产
划线平台
铸造方法应和生产批量相适应,低压铸造、压铸、离心铸造等铸造方法,因设备和模具的价格昂贵,所以只适合批量生产,大型铸件可以单件铸造也可批量生产。
大型机床工作台铸件浇注时位置的选择对铸件质量、造型方法、砂箱尺寸、
铸铁平板,
铸铁平台加工余量等都有着很大的影响。所以在选定浇注位置时应以保证铸件质量为主,一般应注意下面的几个原则:对于具有大面积的薄壁部分放在铸型的下部,同时尽量使薄壁立着或倾斜着浇注,这样有利于金属的充填。
由于泥芯较长,刚度不够,在金属液的浮力作用下,泥芯产生如图虚线所示的弯曲变形。若改为立浇,就可以避免上述不良情况的产生。它将大型铸件大面积的薄壁部分放在铸件的下面,使这部分能在较高的金属液压力下充满铸型,防止浇不足。对于一些需要补缩的铸件,应把截面较厚的部分放在铸型的上部或侧面。
