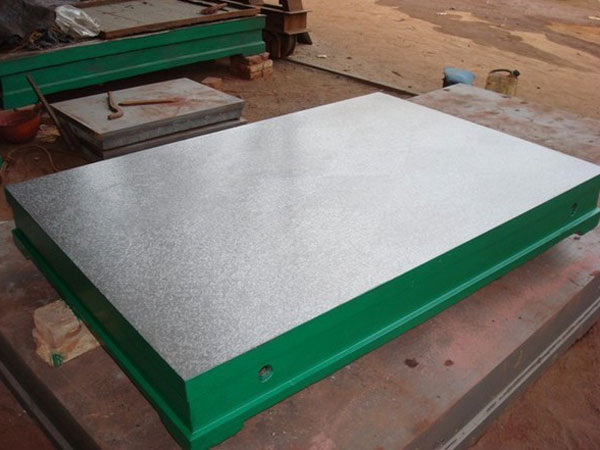

铸铁划线平台的桥板定位和划线方法:
铸铁
划线平台工作面可以看成是若干条直线所组成。因此,
铸铁平台工作面平面度误差就由若干截面的直线度误差,按照这些截面间的相互关系求得。通常直线度误差的测量是采用水平仪或自准直仪,使用桥板以节距法测得的数据,通过数据处理得到的。
对节距法而言,桥板两支承点应处于相对于相应节点位置上,这就是桥板的定位。为了获得准确可靠的测量数据, 保证桥板在各节点处有较高的定位精度,要求做到后一段桥板前支点与前一段桥板后支点位置重合。否则点与点不关联,造成桥板定位误差从而影响测量准确度。
在铸铁划线平台的检测中影响桥板定位误差的因素有:桥板跨距变化误差;测量线与标准线不重合误差; 尾不衔接误差;交点不重合误差。我公司生产
装配平台
在铸铁划线平台上面进行划线工作时需要选择工件上某个点、线或面作为依据,以用来确定工件上其它各部分尺寸、几何形状和相对位置,此所选的点、线或面称为划线基准。划线基准一般与设计基准应该一致。
铸铁划线平台选择划线基准时,需将工件、设计要求、加工工艺及划线工具等综合起来分析,找出其划线时的尺寸基准和放置基准。
划线有平面划线和立体划线两种。划线
铸铁平板平面划线一般要划两个方向的线条,而立体划线一般要划三个方向的线条。每划一个方向的线条就 有一个划线基准,故平面划线要选两个划线基准,立体划线要选三个划线基准。在划线平板上划线前要认真细致地研究图纸.正确选择划线基准,才能保证划线的准确、迅速。
