山东划线平台平面度原始数据是指被测铸铁平台表面对理想平面的变动量，而理想平面的方位应符合最小条件，即其方位应使被测铸铁平台表面对理想平面的最大变动量为最小。山东划线平台的平面度要求很高，在使用之前要测量平面度是否达到国家的标准，在检测合格以后才能够投入使用。在机械的制造中，经常会遇到使用山东划线平台来检验工件的平面度、平直度以及角度的公差值。用来获取山东划线平台平面度原始数据的方法一般有四种，下面小编为大家一一介绍一下：

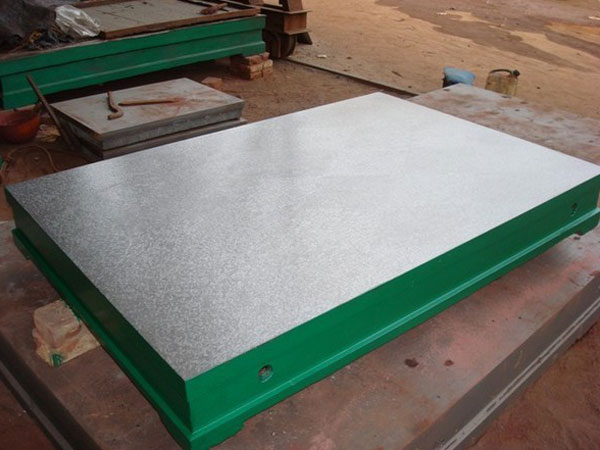

　　图解法：所谓图解法是一种几何作图求解法。铸铁平台按结构分为筋板式和箱体式；按用途分为检验平板、划线平板和压砂平板；按准确度级别分为00、0、1、2、3级平板，其中2级以上为检验平板，3级为划线平板。山东划线平台，外观基本上是箱体式，工作面有长方形、正方形、圆形等，材料为HT200-300，QT400-600，采用刮研工艺，工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等，是用于工件、设备检测、划线、装配、焊接、组装、铆焊的平面基准量具。它是以各测点的测量值按比例在进角坐标系上描点，用作图方式从坐标图上量取平面度偏差值。它有简单、直观的优点，但该法需用坐标纸准确作图，且有作图误差，适合现场使用。

　　旋转法：旋转法是将测基面经过适当变换（旋转或平移），使测量基面和评定基面重合，获得符合最小条件的位置，通过测量数据的交换获取平面度误差。该法不需使用绘图或计算工具，有简便易行的优点，具体操作时常需做多次旋转，对不熟练者效率不高。但该法是最基本的方法，只要掌握旋转要领，最终必能达到目的。

　　节距法：节距法是使用桥板对被测面进行分段，由仪器读取各段前后两点测量线相对于标准直钱的倾斜角或高度差值，通过数据处理得到铸铁平板直线度、平面度误差值的一种间接测量方法。节距法又称角差法，其测量原理是把被测截线分成等距的若干挡，用水平仪或自准直仪，分别测出各挡相对于测量基准的倾斜角按1〞=0。005/1000化成弧度，乘以桥板跨距，就反映了桥板两支点之间相对于测量基准的高度差。

　　计算法：应用计算公式获得平面度误差值。该法有计算_的优点，但需事先判准高低点，否则将造成计算错误或影响其计算准确度。必须指出，上述三种方法在使用中具有同等价值，可按其掌握程度、测量条件灵活选用。在实际工作中采用哪一种方法，取决于工作现场的具体条件和人员的特长与水平而定。

　　用计算法获取山东划线铸铁平台对角线法原始数据的方法对角线法是以对角线平面为理想平面评定平面度的一种数据算得方法。数据处理是将水平仪或自准直仪得到的截面各点相对于该截面两端点连线的直线度偏差值折合到对角线平面上，计算出相对于理想平面偏差。当按对角线原则评定时，则取其most大偏差于most小偏差的代数差为所求平面度误差值;当按most小条件原则评定时，则将计算出相对理想平面的偏差作为对角线法的原始数据。

　　从数据统计的观点看，想要得到比较合理可靠的测量结果，在数据处理时应尽量充分利用测点提供的测量数据，而这些测量数据必须反映客观实际。同时测量截面与测点的分布需与评定平面度误差的原则相适应，当与评定原则不符时，则应考虑便于对测量结果进行基面变换。可见布线点的方式将影响平面度数据处理的复杂性及平面度误差测量准备度。
