浅谈梯形螺纹环规的加工工艺:

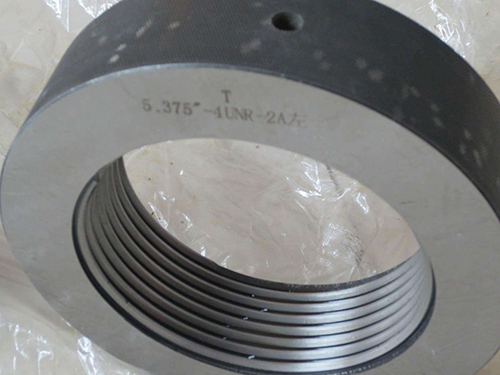

螺纹环规用于测外螺纹的。螺纹环规按照外观上可以分为:
光滑环规也叫光环规、螺纹环规、平行螺纹环规等;按照用途以及制造标准的不同可以分为:标准环规、SK标准环规、德国标准环规、管用环规等;按照制造材料的不同亦可有陶瓷环规以及金属环规之区别。环规不独立使用一般是配合量具一起使用。我公司生产
铸铁平台
梯形螺纹环规主要用于进给装置,内螺纹基本上用于较软的非铁金属。特别是黄铜、青铜等,切屑可以很好地排出,从一开始用成形车刀直线进给即可。梯形螺纹大多是精密螺纹,用车刀加工时要多加注意。梯形螺纹用的对刀样板,有对应各种螺距的牙型,这个对刀样板在 后确认切削刃宽时使用。梯形螺纹环规有30度梯形螺纹和29度梯形螺纹,可依次加工成规定的角度。30度梯形螺纹是用螺距表示,29度梯形螺纹按照1in多少牙数来表示。一般29度的梯形螺纹为美标螺纹。我公司生产
装配平台
在给梯形螺纹环规进行加工时,要先加工它的矩形,加工中尽量做到只加工到8分的尺寸。矩形螺纹一次的进给量只能在 0.05 ~ 0.1mm 左右。因为沟槽较深,所以会花费很多的时间。而加工牙侧时,进给量为0.05mm,就会有30度的角度。由于梯形螺纹的牙型基本相符在车刀精加工两侧的牙侧时。为了加工牙侧,梯形螺纹的牙会增大,一个车刀加工两边时受力太大,所以要一面一面地加工。现在梯形螺纹环规应用特别广泛,因为梯形螺纹有定心度,螺纹牙大。所以要使用精度高的进给装置。一般机床的丝杠等机床中进给用的螺纹,使用的几乎都是梯形螺纹环规。
