在划线平台上划线的方法:
安装

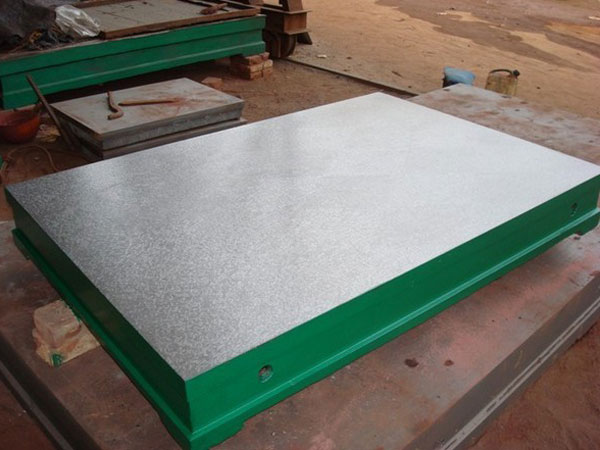

划线平台先调试再使用。在没有安装调试合格划线平台上工作是没有意义的工作,非专业人员的安装调试划线平台是违规的操作,有可能损坏划线平台的结构,甚至会造成划线平台变形,使之损坏,无法使用。所以使用前,我们要有专业的工作人员进行划线平台的安装调试,非专业人员的安装调试是违规的操作,要绝对不可以采用。
划线平台在安装调试后,把划线平台的工作面擦拭干净,在确认没有问题的情况下使用,使用过程中,要注意避免工件和划线平台的工作面有过激的碰撞,防止损坏划线平台的工作面;工件的重量更不可以超过划线平台的额定载荷,否则会造成工作质量降低,还有可能损坏划线平台的结构,甚至会造成划线平台变形,使之损坏,无法使用。
在划线
铸铁平台上划线除了要划出的线条均匀清晰之外,最重要的是要保证尺寸准确。划线发生错误或精度太低时,都能造成加工错误而使工件报废。由于划出的线条总是有一定的粗细,同时在使用工具和量取尺寸时难免存在一些误差,所以不能达到绝对准确。
一般划线要求的精度在0.25~0.50mm范围内。因此,通常不能单依靠划线来直接保证加工的最后尺寸,而在加工时仍要通过测量才能确定件的尺寸是否达到了图样的要求。
划线分为平面划线和立体划线两种:
(1)平面划线只在工件的一个表上划线后,就能明确表示加广线的划线称为平面划线。如在板料、条料表上划线,在法盘端面上划钻孔加「线等都属于平面划线。
(2)立体划线在1件几个互成不同角度(通常是互相垂直)的表面上划线,才能明确表示加工界线的划线称为立体划线。如划出矩形块各表面的加工线以及支架、箱体等表面的加工线都属于立体划线。
