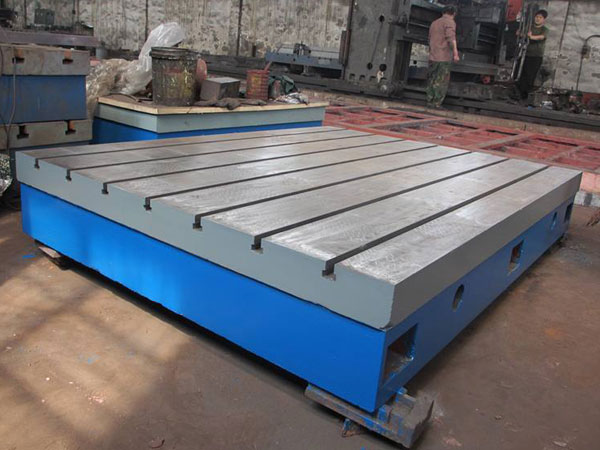

焊接平台的质量检测要素和要求:
焊接平台的质检工作面应采用刮削工艺,对于"3"级平板工作面也可以采用刨削工艺,刨削工作表面的表面粗糙度按轮廓算术平均偏差Ra值应不大于5um.基础平板的质检。
焊接平台铸造碾砂进程的操控:严格按照加料按次:旧砂-新砂-粘土-煤粉-水。混碾时间定在6~7min,混碾后进行约5h左右调匀。调匀后进行过筛,打松后再用,使型砂具有松懈性,以提高透气性,流动性等。
焊接平台铸造熔炼过程的操控:出产灰铸铁件时,必须严厉操控人炉和人包资料的质量,对其成分,块度及理化功能必须按恳求进行查看和检验。
焊接平台铸造浇注进程的操控:浇注前要对铸水进行孕育和扒渣处置。在浇注进程中要不断流,平稳,以防止冲砂而构成砂眼。跑火时要及时堵住漏铸水的部位,并补足铸水,以削减冷隔,浇缺乏等缺点。
焊接平台铸造造型过程的控制:造型过程控制是形成量具铸件的主要过程,直接影响铸铁平板铸件的质量。首要注重以下几方面:
①操作者要严格按工艺进程进行操作,历求量具铸件布局使容貌制作简略便利,使分型面数目少,具有拔模斜度,砂芯数量要少,有合理的壁厚,衔接处要有过渡。挑选合理的浇注体系,使铸铁平板铸件按次凝结,以得到安排均匀的量具铸件。
②合箱是一个不行无视的重要环节,
铸铁平台铸型表面的浮砂要整理洁净,按印记对合,注重错箱量,是削减量具铸件偏箱的重要手法。
③下芯:下芯时要平稳,整理浮砂。砂芯的方位要放置好以防偏芯的发生。
④关于干模外型烘干工艺,要按操作规程进行操作,烘干工夫为8h以上,以防因烘干不透而构成砂,气孔等缺点。
对于焊接平台质量检验要达到以下要求:
1.焊接平台工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各种铸造表面应清除型砂、且表面平整,涂漆牢固。各棱边应修钝。在精度等级低于“00”级的
铸铁平板工作面上,对于直径15mm的砂孔允许用相同的材料堵塞,其硬度应低于周围材料的硬度。在工作面上堵塞的部位应不多于四处,其相互之间的距离应不小于80mm。
2.焊接平台工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。
3.在焊接平台的相对两个侧面上,应设置有安装手柄、吊环等吊装设施的螺纹孔或圆柱孔。设计吊装位置时应考虑尽量减少因吊装而引起的变动。
4.根据用户要求,在板工作面上设置螺纹孔或沟槽后,这些部位不应出现高于工作面的凸起现象。
5.焊接平台工作面应采用刮削工艺,对于"3"级平板工作面也可以采用刨削工艺,刨削工作表面的表面粗糙度按轮廓算术平均偏差Ra值应不大于5um
6.焊接平台工作面的硬度应为HB 170-220。
7.焊接平台应采用优质细颗料的灰口铸铁或合金铸铁制造。
8.焊接平台应经过稳定性处理和去磁。焊接平台平面度可分实验室级、校验级、工具室级三级。
