铸铁T型槽平板的加工工艺和正确使用:
铸铁

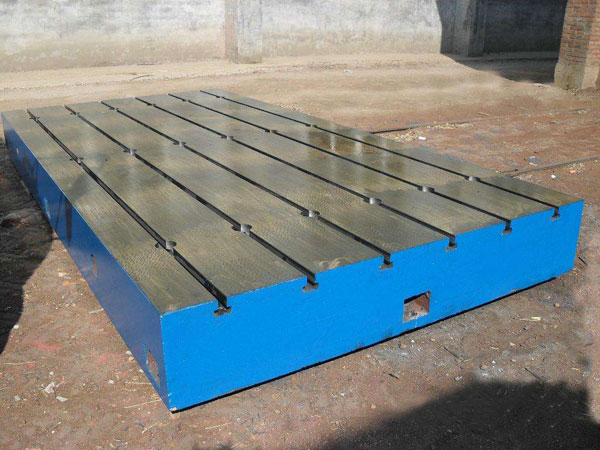

T型槽平板上带有T型槽,T型槽的作用就是配合螺栓和螺杆对工件进行固定,方便焊接和装配等工作,T型槽的尺寸要根据使用螺栓的尺寸来定,T型槽的规格尺寸一般都是按客户需要定制的,我公司加工定制T型槽工作台的方法大致如下
1、按照在T型槽铸铁平板的端面和上平面已经画好的加工线找正和装夹平板。
2、用切槽刀刨出直角槽。如果T型槽较小(槽宽小于100mm),顶部直角槽精度要求不高,可在一次走刀中切出,使其宽度等于T形槽槽口的宽度。如果T形槽较小和槽口精度要求较高或T形槽较大时, 粗刨和精刨两次刨出直角槽。
3、刨侧面左右凹槽。加工前,用铸铁直角尺或铸铁方尺检查弯头切刀切削刃与铸铁平板顶面是否垂直(允许倾斜一个小度角ε,一般取ε=25'~30',以抵抗切削抗力使刨刀刀杆产生的弯曲弹性变形),若不垂直,则应重新调整刀具到保证垂直为止。然后用弯头切刀分别刨削左右侧面的凹槽。
4、倒角。用两个主偏角均为45°的尖头刨刀倒角。
注意事项有以下几点:
1、T型槽
铸铁平台刨T型槽的凹槽时,切削用量要求,并且要用手动走刀,以免损坏刀具和工件。
2、在刨削T型槽过程中要注意刀具的非切削部分不要与铸铁平板发生摩擦或碰撞,以免造成事故或产生废品。
3、每次切削行程的终了、回程开始之间,要切刨刀抬出槽处。因此,前后越程都应该适当放大,以便有较充足的进间和空间抬刀或落刀。
这样一系列的工序下来后T型槽工作台的大致尺寸就完成了,下来就是要完成外观处理和人工对铸铁T型槽平台的工作面进行铲刮了.
铸铁T型槽平板在运用时要先进行装置调试。然后才能够运用。在没有装置调试合格的检验铸铁T型槽平板上作业是没有意义的作业,非专业人员的装置调试铸铁平板是违规的操作,有能够损坏铸铁平板的布局,甚至会形成铸铁平板变形,使之损坏,无法运用。所以运用前,咱们要有专业的作业人员进行
铸铁平板的装置调试,非专业人员的装置调试是违规的操作,要肯定不能够选用。 铸铁T型槽平板的工作台要擦洗洁净,在承认没有问题的情况下运用,运用过程中,要注意避免工件和铸铁T型槽平板的作业面有过激的磕碰,避免损坏铸铁T型槽平板的工作台;工件的分量 不能够超越划线渠道的额外载荷,否则会形成作业质量下降,还有能够损坏铸铁T型槽平板的布局,甚至会形成铸铁T型槽平板变形,使之损坏,无法运用。
