塞环规的正确使用方法及检定:
塞环规一般分为

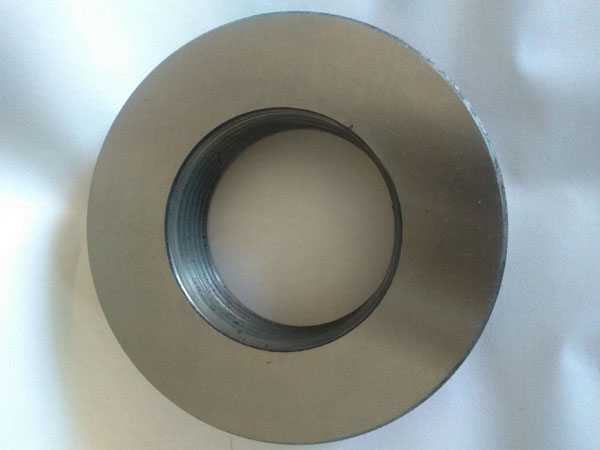

光滑环规和螺纹环规两大类,它是属于精密测量的量规,在使用的时候一定要注意精度的保持,避免出现损伤,所以在使用赛环规时要特别注意,使用期间,要把量规放在适当的地方,如工具柜的台面上或机床不动部分的木垫板上,不要放在机床刀架上或机床导轨上,以免造成损坏。
不要把两个量规的工作表面配合在一起保存(如塞规和环规套在一起),否则两个工作表面会相互胶合,加外力分开时会受到不必要的损伤。不准用手触摸量规的工作表面,以免引起生锈。
不论是经常使用的量规还是不经常使用的量规,都要定期进行外部检查,看有没有损伤、锈蚀或变形。假如,发现量规开始生锈,应及时放进汽油内浸泡一段时间,再取出仔细擦干净,并涂上防锈油。
塞环规使用完毕,要用清洁的棉纱或软布擦干净,放在专用木盒内,然后收存到工具柜里;片形量规也可以挂在工具柜里。如果天气潮湿或隔一段时间才能使用时,擦干净后在涂上一层无酸凡士林或防锈油。保管量规的地方必须干燥。
在螺纹塞环规检定中,中径测量通常采用“三针法”或在工具显微镜上测量。这在螺纹“单一中径”概念未明确之前可以认为是符合定义的。可是,在标准给出了中径和单一中径定义之后,螺纹塞环规的中径测量应符合标准《螺纹术语》(GB/T14791-1993)中径的定义,即螺纹中径是一个假想圆柱的直径,该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方。此假想圆柱称为中径圆柱.中径和单一中径的差别来源于螺距偏差的影响。当螺距偏差较大时,单一中径与中径的差异不容忽视。
可是,在工厂螺纹量规的入、出库检定、周期检定中,一般是不测量螺距的,所以中径测量时不考虑螺距偏差的影响。当实际螺距不等于基本螺距时,测量结果不是螺纹量规的中径,而是单一中径的近似值。这是与测量螺纹量规中径的要求相悖的。分析中径、单一中径国标定义可知,中径是以实际螺距来定义的。因此,螺纹中径、单一中径既有区别,又有联系。当螺纹的实际螺距和基本螺距相等时,螺纹的中径和单一中径是一致的;当实际螺距不等于基本螺距时,中径和单一中径是有差别的。
对于一般标准螺纹,都采用螺纹塞规环规或塞规来测量。在测量外螺纹时,如果螺纹“过端”环规正好旋进,而“止端”环规旋不进,则说明所加工的螺纹符合要求,反之就不合格。测量内螺纹时,采用螺纹塞规,以相同的方法进行测量。除
螺纹环规或塞规测量外还可以利用其它量具进行测量,用螺纹千分尺测量测量螺纹中径,用齿厚游标卡尺测量梯形螺纹中径牙厚和蜗杆节径齿厚,采用量针根据三针测量法测量螺纹中径。
