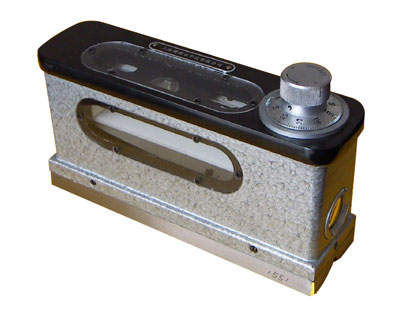

合象水平仪是利用棱镜将水准器中的气汽象符合放大,来提高读数的 度,利用杠杆,微动螺杆这一套传动机构来提高读数的灵敏度.所以被测量件倾斜0.01毫米/米时,就可 的在合象仪中读出.(在合象水平仪中水准器主要是起指零的作用.)
光学合像水平仪的使用方法:将合像水平仪安置在被检验的工作面上,由于被检验面的倾斜而引起两气泡的不重合,则转动度盘,一直到两气泡重合为止,此时即可得出读数.被检件的实际倾斜度.
可通过一下进行技计算:
实际倾斜度=刻度值X支点距离X刻度盘读数
列如:刻度盘读数为5格,对此种合像水平仪而言,刻度值和支点距离为定值,
即刻度值为0.01mm/m支点距离为165mm
则:实际倾斜度=0.01/1000X165mmX5=0.00825mm
