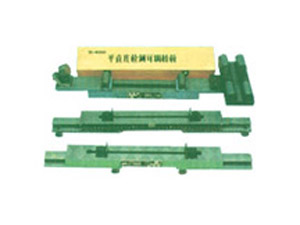

平直度检测可调桥板平板
平直度检测可调桥板使用说明书
　　此桥板由上燕尾3,下燕尾2,7,两半圆棒1,紧固螺钉6,固定仪器弯板4,固定螺丝5及刻度标尺,夹条等组成.两下燕尾可同时拉开调头使用.B型-2桥板另加多种检机床附件,使用时根据图示调换附件,可检C630,C6140,C620,C618,C616,C615等车床,磨床.检车床时把附件1固定在左下燕尾的4个螺孔上,右边装成附件4的装置使用,在附件1上纵向放上水平仪,检凸导轨不直度.在上燕尾正中,横向放上水平仪可检两导轨的平行度.检磨床时,左边装成附件3装置使用.附件2是检两凸或凹导轨时使用.
　　A型桥板调距350-600mm,B型需290-500 mm,C型需180-300 mm,D型需120-160 mm时,下燕尾拉开使用.当A型需50-350mm,B需50-290 mm,C型需50-180 mm,使用上燕尾的刻度时以下燕尾上的   小刻度数为零位:使用下燕尾上刻度时,以上燕尾   大刻度数为零.两零位同指向的一数字为跨度值.
平直度检测可调桥板型号规格

技术要求:工作面,平面度不大于0.01mm,任何跨度不平行度不大于0.03mm.
注:技术要求的数据是桥板自身在任何调距后检查双轴接触线与上平面的平行度,但在检测时调好跨度放上仪器并对正零位后,仪器和桥板已成为整体,这时桥板本身误差数已消除,仪器精度即是桥板的精度.
保管方法:桥板使用时,不要磕碰,用完后涂防锈油,松开紧固螺钉,取下弯板及螺丝,工作面向下轴面向上,平放在包装盒内,谨防受潮生锈.
型号 可调范围 检测对象
A型 50-600mm 平板,平尺,工作台,精密工件的平面度
B型-1 50-600mm 平板,平尺,工作台,精密工件的平面度
B型-2 50-500mm 既有B型-1的全功能,又能验C630及以小各型号车床,磨床等导轨的不直度,不平行度
C型 50-300mm 平板,平尺,工作台,精密工件的平面度
