斜垫铁的主要作用及负荷面积:

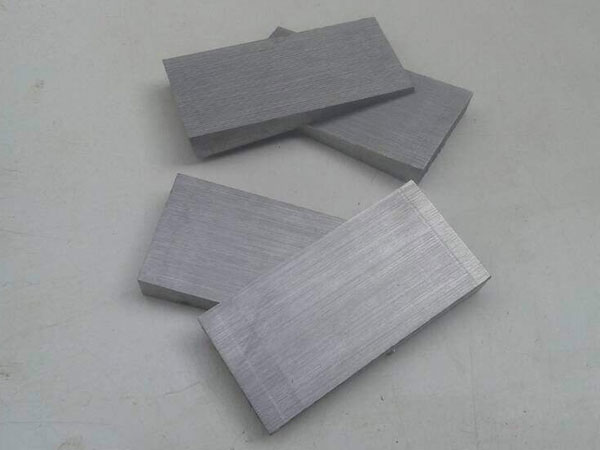

斜垫铁主要用途用于各种设备的水平和平行调整使设备在运转过程中不发生震动、倾斜,保证机器的良好运转,减少机器磨损,保证设备安全。斜垫铁使用简单、方便、快捷、大多根据用户的需要制造,按实际设备底座要求设计斜垫铁图纸,然后按图纸加工制作。
斜垫铁一般成对使用,在混凝土做好的地基上先放置一块平垫铁,然后把两块斜垫铁交叉置于平垫铁之上,调整时用锤子敲击两块垫铁,借用斜垫铁的斜度使设备提高或降低达到调整水平的目的。水平调整好后,然后把斜垫铁与设备底座进行点焊,使垫铁稳固牢靠。最后用混凝土浇灌,让设备在运转过程中处于良好的水平状态,减少机器磨损,减少更换设备部件的费用。
常用的斜垫铁用普通碳素钢钢板、型钢、铸铁等材料按一定的规格尺寸加工制成,也有按设备的特殊要求加工制作的,如不锈钢垫铁、钩头成对斜垫铁等。
斜垫铁的所承受的负荷面积有三种情况:
(1)当斜垫铁组数较多,且无灌浆层,或有灌浆层只起固定垫铁和防止水、油流入底座下等作用时,负荷全部由垫铁承受。
(2)当斜
垫铁组有一定数量,每组垫铁均垫稳、垫实,且灌浆层与设备底座底面接触紧密时,负荷由垫铁和灌浆层共同承受。
(3)当设备底座下斜垫铁组数较少或采用无垫铁安装,垫铁或调整螺钉只起设备找标高、找水平作用,灌浆层和设备底座底面接触紧密时,负荷全部由灌浆层承受。我公司生产
铸铁平台
按照斜垫铁承受负荷的第一种情况,当垫铁组放置在混凝土基础上时,其面积可按下式计算:式中A为垫铁面积,mm2;Q1为设备等重量作用在该垫铁组上的负荷,kN;Q2为地脚螺栓拧紧(可采用地脚螺栓的许可抗拉强度)后分布在垫铁上的压力,kN;C为安全系数,可采用1.5~3;R为基础混凝土的抗压强度MPa。
