花岗石偏摆仪测量步骤和使用说明:

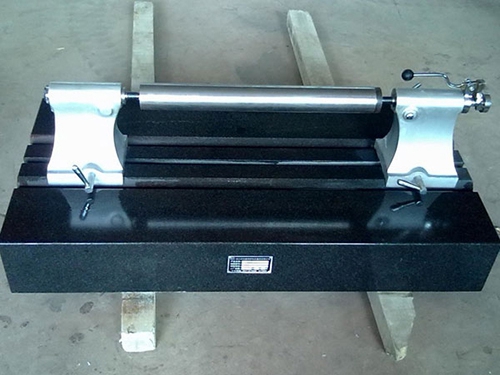

花岗石偏摆仪是按照机械滑台的制作工艺改良后,直线度和平行度及垂直度集三线为一体的检测型仪器,顶尖是有工具钢制作而成,耐磨使用寿命长、精度高,主要用于轴类、盘类零件的径向、圆度及端面精度的检测。径向圆跳动的测量:
⑴将零件擦净,置于偏摆仪两顶尖之间(带孔零件要装在心轴上)使零件转动自加,但不允许轴向串动,然后固紧二顶尖座,当需要卸下零件时,一手扶着零件,一手向下按手把L即取下零件。
⑵将百分表装在表架上,使表杆通过零件轴心线,并与轴心线大至垂直,测头与零件表面接触,并压约缩1~2圈后紧固表架。
⑶转动被测件一周,记下百分表读数的最大值和最小值,该最大值与最小值之差,为I-I截面的径向圆跳动误差值。
⑷测量应在轴向的三个截面上进行,取三个截面中圆跳动误差的最大值,为该零件的径向圆跳动误差。
2端面圆跳动的测量:
⑴将杠杆百分表夹持在偏摆检查仪的表架上,缓慢移动表架,使杠杆百分表的测量头与被测端面接触,并予压0.4mm测杆的正确位置。
⑵转动工件一周,记下百分表读数的最大值和最小值,该最大值与最小值之差,即为直径处的端面跳动误差。我公司生产
铸铁平台
⑶在被测端面上均匀分布的三个直径处测量,取其三个中的最大值为该零件端面圆跳动误差。
花岗石偏摆仪使用说明:
一、花岗石偏摆仪工件检测时,应小心轻放,导轨面上不允许放置任何工具或工件。
二、花岗石偏摆仪工件检测完工后,应立即对仪器进行维护保养,导轨及顶尖套应上油防锈,并保持周围环境整
三、应指定专人于每月底对偏摆仪进行精度实测检查,确保设备完好,并做好实测记录。
花岗石偏摆仪主要技术参数:
1、被测零件最大直径:250mm
2、被测零件最大长度:300mm 500mm 1000mm
3、莫氏2号顶尖60°锥面对莫氏锥的径向圆跳动≤0.005mm
4、顶尖轴线在100mm范围内对导轨的平行度(水平垂直方向)≤0.006mm
花岗石偏摆仪是测量轴类零件的精密仪器,在使用偏摆检查仪时要求操作者必须熟练掌握仪器的操作技能,精心地维护保养,并指定专人使用。
