铸铁V型架的使用要求和精度误差:
铸铁

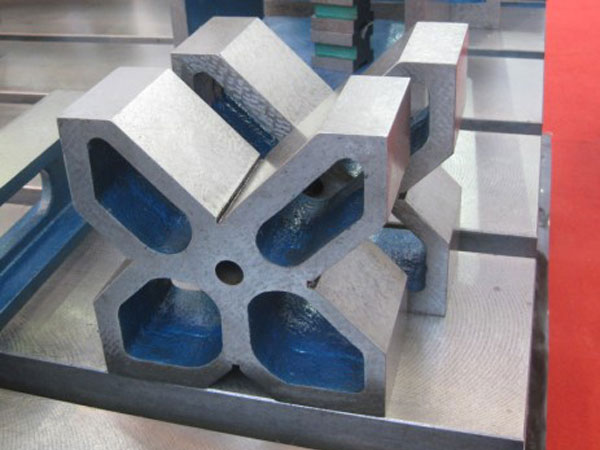

V型架按国家GB4972-85标准,主要用来安放轴,套筒,圆盘等圆形工件,以便找中心线或划出中心线,一般都成对供应,是一个四棱体,四个工作面上或四个尺寸不同的90度的槽。
铸铁V型架主要适用于轴类零件的检验和划线,铸铁V型架用来安放轴,套筒,圆盘等圆形工件,以便找中心线与划出中心线,尺寸相互外表间的平行度,垂直度误差在0,01毫米之内,V型槽的中心线必需在V型架的对称平面内并与底面平行,同心度,平行度的误差也在0,01毫米之内,V型槽半角误差在±30~±1范围内。
铸铁V型架的尺寸相互表面间的平行度,垂直度误差在0.01毫米之内,V型槽的中心线必需在
V型铁的对称平面内并与底面平行,同心度,平行度的误差也在0.01毫米之内,V型槽半角误差在±30~±1范围内。
铸铁V型架都是一副两块,成对供应,两块的平面与V型槽都是在一次制造中磨制或许刮研而成的,V型架也可作方箱运用,带有夹持工具的V型架,可以把圆柱形工件结实的夹持在架上,翻转到各个位置划线。
