螺纹塞规的校对计算过程

时间:2018-11-28 15:31 作者:hbzjjm6588 点击:

 螺纹塞规的校对计算过程:

  在实际检测工作中,校对螺纹塞规很少有现成的表格备查。因此,我利用螺纹测量手册中的公式和参数,以M14x1.5-4h ZT校对螺纹塞规为例详细介绍计算过程。
  已知条件为:公称直径d=14mm,螺距p=1.5mm,公差等级为4h;
  (1)由普通螺纹中径计算公式得:
  d2=d-1+0.026=13.026(mm)
  (2)外螺纹基本偏差:
  es=0
  (3)外螺纹中径公差:
  Td2=90μm
  (4)根据Td2=90μm,确定通端和止端螺纹环规的中径公差:
  TR=14μm
  (5)根据Td2=90μm,确定m=15μm
  (6)根据Td2=90μm,确定校对螺纹塞规的中径公差:
  Tcp=8μm
  (7)由螺纹量规中径公式(校止-通螺纹塞规)可得:理论计算中径值d中理=d2+es-Td2-TR/2-m+Tcp/2,偏差为(0,-Tcp)。
  则d中理=(13.026+0-0.090-0.014/2-0.015+0.008/2)-Tcp
  =12.918-0.008(mm)
  然后,用三针法实测该只校对规的中径,得出:
  d中实=M-A=14.214-1.299
  =12.915(mm)
  因此可以判断该只螺纹塞规螺纹校对规符合技术要求。

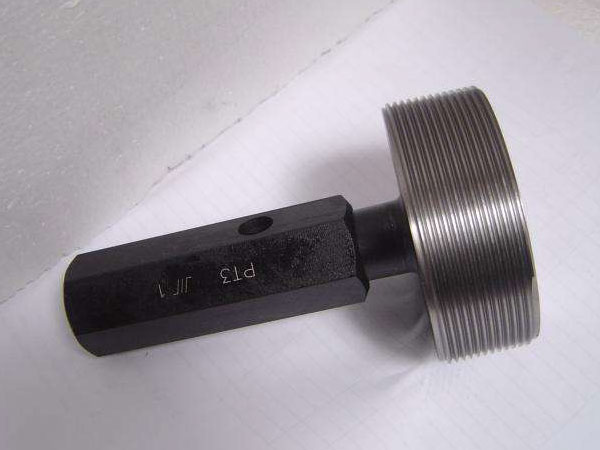

螺纹塞规
