高品质调整垫铁按JB/T8775-98标准制造

时间:2018-06-30 15:19 作者:hbzjjm6588 点击:

   高品质调整垫铁按JB/T8775-98标准制造,产品有二层和三层两种结构形式,用于机床设备的支撑安装,调整水平.设备安装到位前将调整垫铁正确安置在混凝土基础表面上的过程与方法。常用的调整垫铁用普通碳素钢钢板、型钢、铸铁等材料按   的规格尺寸加工制成,也有按设备的特殊要求加工制作的,如不锈钢垫铁、钩头成对斜垫铁等。

  在设备底座和基础表面间设置调整垫铁的作用是:(1)调整设备的标高和水平度;(2)矫正设备底座的微量变形;(3)将设备的负荷(包括设备重量、地脚螺栓拉紧力和其他附加力等)传递给基础;(4)使设备底座与基础面间保留   的距离,以确保二次灌浆层能充满设备底座底面与基础表面之间的空隙;(5)设备不作二次灌浆时,垫铁对设备的振动有阻尼作用。我公司生产装配平台
  高品质调整垫铁和灌浆层承受负荷有三种情况:(1)当垫铁组数较多,且无灌浆层,或有灌浆层只起固定垫铁和防止水、油流入底座下等作用时,负荷全部由垫铁承受。(2)当垫铁组有   数量,每组垫铁均垫稳、垫实,且灌浆层与设备底座底面接触紧密时,负荷由垫铁和灌浆层共同承受。(3)当设备底座下垫铁组数较少或采用无垫铁安装,垫铁或调整螺钉只起设备找标高、找水平作用,灌浆层和设备底座底面接触紧密时,负荷全部由灌浆层承受。
  按照垫铁承受负荷的   种情况,当垫铁组放置在混凝土基础上时,其面积可按下式计算:
  式中A为垫铁面积,mm2;Q1为设备等重量作用在该垫铁组上的负荷,kN;Q2为地脚螺栓拧紧(可采用地脚螺栓的许可抗拉强度)后分布在垫铁上的压力,kN;C为   系数,可采用1.5~3;R为基础混凝土的抗压强度,MPa。我公司生产铸铁平板

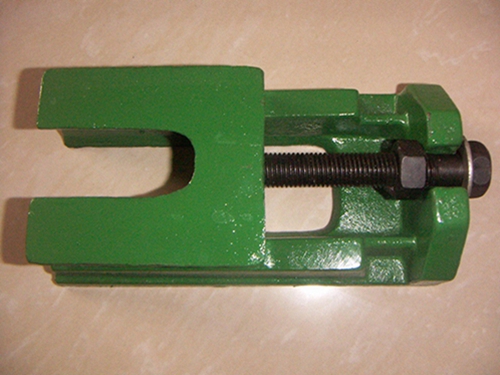

  高品质调整垫铁主要有平垫铁和斜垫铁两种。平垫铁用于承受主要负荷和有较强连续振动的设备。斜垫铁有单块斜垫铁和成对斜垫铁两种,单块斜垫铁大多不承受主要负荷,其下面应有平垫铁;成对斜垫铁用于承受主要负荷,在配合座浆法施工中普遍使用。平垫铁一般为矩形,但因设备安装部位或设备构造的需要,有时也采用开口垫铁或L形垫铁。带勾头的成对斜垫铁一般用于无需地脚螺栓而直接安装在地坪上的设备。螺栓调整垫铁,也属于成对斜垫铁的范畴,它是通过拧动调整螺栓使两块斜铁相对移动而改变设备高度,可提高安装工作效率,适用于机床等设备的安装。
调整垫铁标准
